Componenti di un ledwallIl passo è l’ultima cosa che si sceglie
I componenti di un ledwall — package LED, driver IC, alimentatori e control system — decidono se lo schermo esiste ancora fra otto anni. Il mercato parla di passo e di NIT perché sono i due numeri che stanno in una riga di listino, e sono l’ultimo anello: il passo lo decide la distanza di visione, i NIT li decide lo scan. Quello che conta sta tutto sopra — e si verifica con un datasheet in mano, uno per uno.
Il chip LED
Filo di bonding, corpo del package, quanto lavora rispetto al suo limite. È il componente che invecchia per primo e l’unico che non si può sostituire senza rifare il modulo.
Il driver IC
Corrente per canale, uniformità fra canali e fra integrati, tensione di ginocchio, catodo comune. Decide quanta corrente serve per fare quella luce — e quanto calore si produce per ottenerla.
Il PCB
Spessore del rame, numero di strati, finitura. È il percorso con cui il calore lascia il LED: sotto un certo spessore non c’è dissipatore che tenga.
Cablaggi e connettori
Sezione dei conduttori, tenuta dei connettori, qualità dei contatti. È dove nascono i guasti che sembrano guasti del LED.
L’alimentatore
Rendimento e fattore di potenza, non solo durata. Un alimentatore che dura dieci anni al 50% di rendimento si paga in corrente ogni giorno per dieci anni.
Passo e luminanza
Il passo lo decide la distanza di visione, i NIT li decide lo scan. Sono il risultato delle scelte di sopra, non il punto di partenza.
Conosciamo qualsiasi LEDwall sul mercato nell'intimo della sua architettura costruttiva: dai chip LED (la parte più costosa e otticamente critica, con fili di bonding in oro e binning cromatico selezionato) ai microchip driver IC a corrente costante; dal PCB multilayer con strati di rame maggiorati per dissipare il calore allo stagno di rifusione ad alta resistenza meccanica; dalla resina ottica GOB che protegge i pixel da urti e umidità ai connettori e spinotti Molex industriali che azzerano le cadute di tensione; dagli alimentatori Mean Well con PFC attivo e alto rendimento fino al telaio die-cast con chiavette fast-lock a planarità millimetrica.
A questa padronanza hardware affianchiamo sviluppatori software interni per la piattaforma CMS proprietaria e la telemetria continua Fleet Monitor PRO. Chi compra da un puro intermediario commerciale acquista una scatola chiusa: chi compra da chi ripara al micro-componente acquista la certezza di un investimento durevole e collaudato.
Package LED
98 referenze +
98 package di 6 costruttori, con i dati
che i loro datasheet dichiarano davvero. La colonna che conta non è quanta luce fa, è
quanto lavora rispetto al proprio limite per farla.
🖨 Catalogo VeroLED da stampare o allegare a un'offerta →
La regola Scan + NIT: I NIT misurano la luce totale per metro quadro. A parità di chip, all'aumentare del passo ci sono meno LED/m² e i NIT scendono. Dimezzando lo Scan (es. passando da 1/8 a 1/4) il tempo di accensione per ciclo raddoppia (Duty Cycle dal 12,5% al 25%) e i NIT raddoppiano. Cambi il passo e lo scan qui sotto per verificare in tempo reale i NIT risultanti su ciascun package.
📊 Guida Ingegneristica: Cos'è lo Scan Rate e perché 5.000 nit a 1/8 durano il triplo di 5.000 nit a 1/16 →
Il carico è invece il rapporto fra la corrente di test e il massimo assoluto della parte: 100% vuol dire che il dato di catalogo è già il tetto, cioè che non resta riserva.

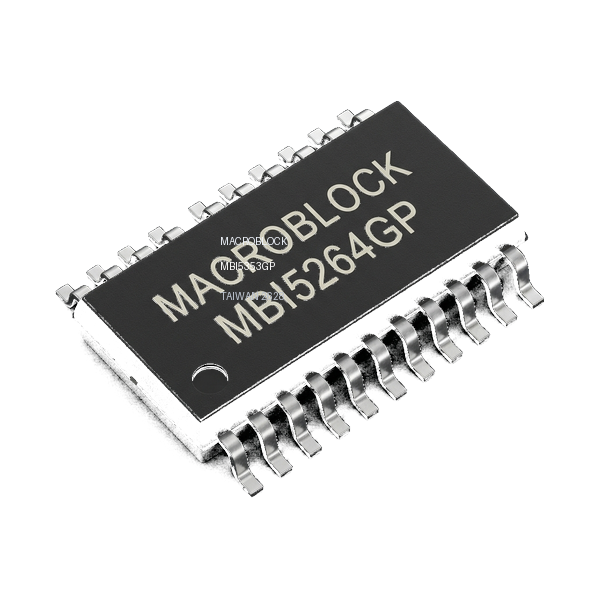

Driver IC
25 referenze +
Decidono con che corrente il LED viene acceso, quante volte al secondo e con quanti livelli di grigio. È l’anello che il cliente non vede mai e che si sente in ogni ripresa video.
📊 Scan Rate, multiplexing e frequenza di refresh PWM (3.840 Hz) →
⚡ Come i driver a basso Knee Voltage riducono i consumi del 35% →
🎛 Regolazione Current Gain e preservazione della scala dei grigi a bassi nit →
🔍 Rilevamento pixel guasti e LED Error Detection con Smart Module →

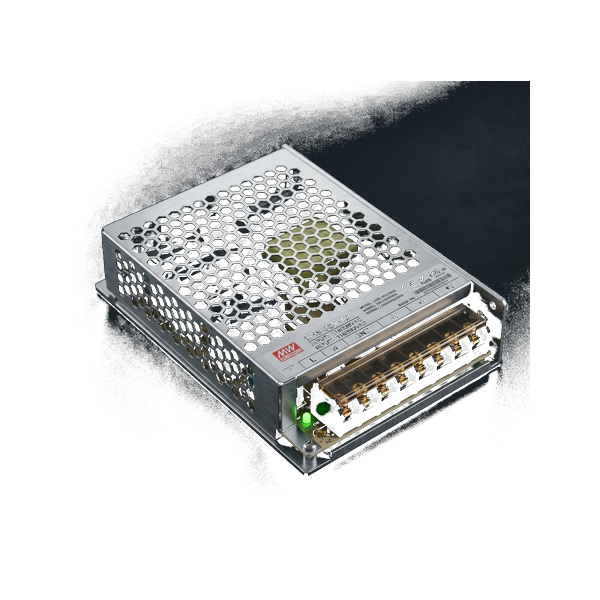

Alimentatori
6 referenze +
Si scelgono per la durata e si pagano nel rendimento. Sono dati della SERIE, non del marchio — per questo qui le caselle sono vuote finché il fornitore non manda il foglio.

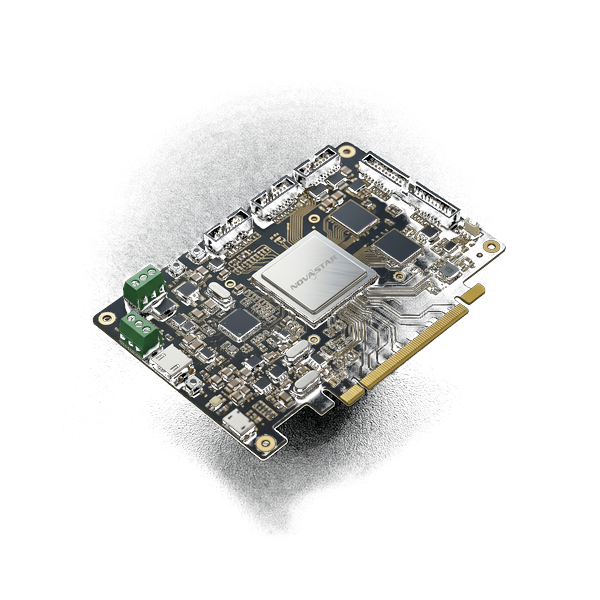

Control system
10 referenze +
Ricevono il segnale e lo distribuiscono alle schede. Cambiano il refresh utile, la gestione della luminosità e cosa si può fare da remoto.
🔍 Come le receiving card NovaStar serie A rilevano il singolo pixel spento →
Conduttori, Cavi Dati & Potenza
Top Selection & Test Laboratorio +
Nel campo dell’illuminazione LED, del digital signage e dei maxischermi ad alta potenza, anche i conduttori sono la nostra top selection. Un cavo sottodimensionato o con rame di bassa qualità provoca cadute di tensione deleterie (ΔV), riscaldamento anomalo delle canaline e disallineamento cromatico tra i moduli.
Per richieste standard e capitolati speciali ad altissima criticità, forniamo l’impianto cablato con i marchi di riferimento mondiali e italiani: Belden (USA), La Triveneta Cavi (Italia), Baldassari Cavi (Italia) e conduttori speciali ignifughi FG16OM16 / FGOM16 conformi alle normative CEI e CPR.
Anche i conduttori devono superare i test del nostro banco prova prima di entrare negli impianti di Arzano:
- Verifica Rame Elettrolitico Oxygen-Free 99,99%: Esclusione categorica di conduttori CCA (alluminio ramato), che aumentano la resistenza elettrica e si infragiliscono con le vibrazioni;
- Test Caduta di Tensione (ΔV) a regime termico (60 °C): Manteniamo la perdita al di sotto del 2% sull’intera tratta anche a pieno carico bianco continuo;
- Rigidità Dielettrica & Isolamento ad alta tensione: Collaudo con megohmetro a 1.000 V per prevenire dispersioni di corrente e scatti intempestivi degli interruttori differenziali;
- Impedenza e Return Loss su linee dati: Misura con analizzatore TDR su cavi Cat6A/7 Belden e Van Damme per garantire zero jitter e stabilità a 7.680 Hz.
🇨🇳 La selezione sulla filiera asiatica: solo produttori con certificazione italiana IMQ, UL, VDE e TÜV
Nei ledwall di importazione il 90% dei problemi di sicurezza e affidabilità nasce da cavi generici non marchiati o assemblati con mescole scadenti. VeroLED seleziona sul mercato asiatico esclusivamente produttori specializzati di primo piano, i cui lotti possiedono certificazioni rilasciate da enti terzi autorevoli, a partire dall’italiana IMQ fino a VDE (Germania), UL (USA) e TÜV:
Perché l’alimentatore non si sceglie sulla durata
Lettura +
Esistono alimentatori che durano dieci anni con un rendimento del cinquanta per cento: si risparmia sull’acquisto e si paga in corrente, tutti i giorni, per dieci anni. Su tre kilowatt utili, dodici ore al giorno, la differenza fra un buon rendimento e uno scadente supera tremilacinquecento euro l’anno di sola energia — più di quanto costi l’alimentatore. Rendimento e fattore di potenza sono dati della serie, non del marchio: li chiediamo al fornitore serie per serie, e li mettiamo per iscritto. Il conto per esteso è in questo articolo.
Marche con cui lavoriamo: Brompton · ChipOne · ColorLight · Cree LED · G-Energy · HD · HwaWan · Kinglight · Linsn · MacroBlock · MeanWell · MegMeet · Nationstar · Nichia · Novastar · REESTAR · REFOND · SM · SimSum · SothLead · XingXiu.
Le chieda il datasheet, non il depliant
Se sta valutando un ledwall e ha ricevuto un’offerta, la confronti su questi punti: quale package, con che filo di bonding, a che corrente lavora, quale driver, che rendimento ha l’alimentatore. Sono cinque domande, e le risposte stanno tutte su fogli che il fornitore ha già. Le faccia a chiunque, non solo a noi: questa pagina serve a metterla in condizione di comprare bene, anche altrove.
Va detta anche l’altra metà, per non farle perdere tempo: se la scelta si riduce al prezzo, non siamo il fornitore giusto. Una fascia economica esiste anche da noi ed è a listino — ma la vendiamo dicendo che cosa monta e quanto durerà, non lasciando credere che sia l’altra cosa a meno. Chi cerca solo il numero più basso lo troverà, e non sarà da noi.
Ci faccia le sue domande → Tutte le schede componente
139 schede +
Una pagina per componente, generata dal catalogo: margine di lavoro rispetto al massimo assoluto, occupazione della cella, passo di partenza e NIT per passo e scan. Si stampano e si allegano a un’offerta. Qui l’elenco per categoria e costruttore; i dati completi si aprono nella scheda.
