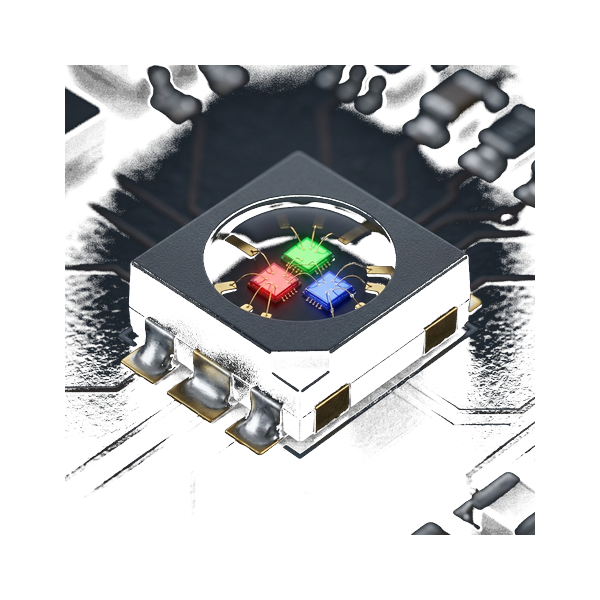

REFOND RF-C1SA21IS-A57

Package 2121 · 2,0 × 2,2 mm · outdoor · tier Gold / Silver

Ottica110°

Filo di bonding—

Passo di partenzaP3,96

Temperatura-30 … 70 °C

1 · A che percentuale del suo limite lavora

I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.

Canale	Corrente di misura	Massimo assoluto	Impulso	Lavora al	Margine
Rosso	15,0 mA	20,0 mA	80 mA	75,0%	+25,0% di riserva
Verde	15,0 mA	15,0 mA	80 mA	100,0%	nessun margine
Blu	10,0 mA	15,0 mA	80 mA	66,7%	+33,3% di riserva

⚠︎ Misurato al limite. Il canale più caricato è al 100,0% del massimo assoluto: la luminosità di catalogo è il tetto di questo componente, non un punto di lavoro. Non si può spingere oltre la condizione del datasheet.

2 · Specifiche dichiarate dal costruttore

Formato	2121
Dimensioni	2 × 2.2 × 1.9 mm
Destinazione	outdoor
Angolo di emissione	110°
Intensità R / G / B	340 / 800 / 145 mcd
Corrente di test R / G / B	15 / 15 / 10 mA
Bianco composito	1.127 mcd alle correnti di test
Corrente massima R / G / B	20 / 15 / 15 mA
Sfruttamento in test	100% del massimo sul colore più caricato
Corrente impulsiva R / G / B	80 / 80 / 80 mA
Dissipazione per die R / G / B	48 / 51 / 51 mW
Temperatura d’esercizio	da -30 a 70 °C
Codice VeroLED	VRL-DSP-RF-C1SA21IS-A57
Codice produttore (MPN)	RF-C1SA21IS-A57
Fonte del dato	Datasheet REFOND RF-C1SA21IS-A57, TG-201905071310NP rev. E/2

3 · Da che passo si parte, e quanta luce ne esce

Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P3,96.

Passo	LED/m²	Cella occupata	Canale	Scan	NIT bin medio	NIT bin max
P3,91	65.410	28,8%	1,71 mm	1/16	3.152	4.728
P4,81	43.222	19,0%	2,61 mm	1/8	4.166	6.248
P5,00	40.000	17,6%	2,80 mm	1/8	3.855	5.783
P6,25	25.600	11,3%	4,05 mm	1/8	2.467	3.701
P6,67	22.478	9,9%	4,47 mm	1/8	2.166	3.249
P8,00	15.625	6,9%	5,80 mm	1/4	3.012	4.518

Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × K_pannello (K_pannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).

Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.

Il limite puramente geometrico — dove il package smette di starci nella cella — è P3,32: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.

Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale — Datasheet REFOND RF-C1SA21IS-A57, TG-201905071310NP rev. E/2; i calcoli (margine di lavoro, occupazione cella, canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere. Marchi e codici prodotto appartengono ai rispettivi titolari.
