VRL-DSP-3535-A1
Scheda generata dal catalogo · 15 settembre 2026

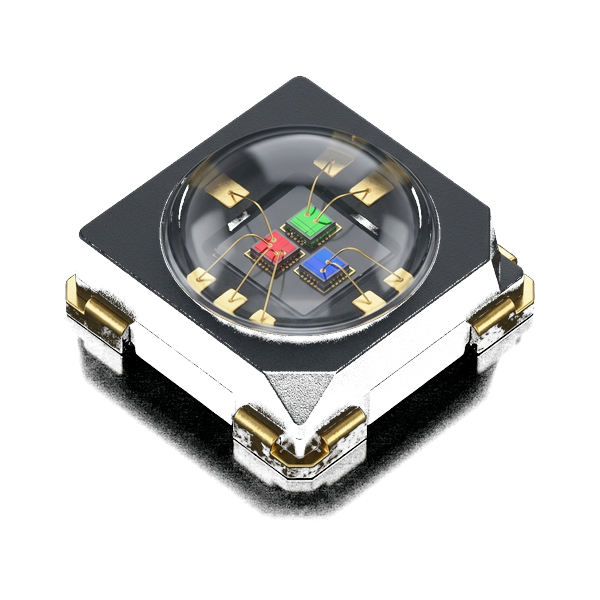

Kinglight 3535-A1
Package 3535 · 3,5 × 3,5 mm · outdoor · tier Gold / Silver
Ottica—
Filo di bonding—
Passo di partenzaP6,30
Temperatura—
1 · A che percentuale del suo limite lavora
Il costruttore non dichiara il massimo assoluto per questo componente
(i mcd sono misurati a 20,0 / 20,0 / 20,0 mA).
Senza quel dato il margine di lavoro non è calcolabile, e i mcd restano un numero
senza scala. È la prima domanda della nostra richiesta al costruttore.
2 · Specifiche dichiarate dal costruttore
| Formato | 3535 |
| Dimensioni | ≈ 3.5 × 3.5 mm — Ingombro dedotto dalla sigla, non dichiarato dal costruttore: sui package che dichiarano entrambi lo scarto arriva a 0,2 mm per lato, e il canale reale fra due package può essere più stretto di quello calcolato. Da confermare sul datasheet prima di fissare il passo. |
| Destinazione | outdoor |
| Polarità | 6 pin — ogni die ha i suoi due terminali: si pilota in entrambi i modi |
| Finitura | 5 lati neri |
| Intensità R / G / B | 880 / 1.800 / 400 mcd |
| Corrente di test R / G / B | 20 / 20 / 20 mA |
| Bianco composito | 2.535 mcd alle correnti di test |
| Riferimento del costruttore | P10 · scan 1/2 · 8.000 nit |
| Serie | A |
| Codice VeroLED | VRL-DSP-3535-A1 |
| Codice produttore (MPN) | 3535-A1 |
| Fonte del dato | Catalogo Kinglight 2025 V05.08 |
3 · Da che passo si parte, e quanta luce ne esce
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che
resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la
parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa
0,8 volte il lato del package — da cui il passo di partenza
P6,30.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
| P6,25 | 25.600 | 31,4% | 2,75 mm | 1/8 | 5.914 | 8.870 |
| P6,67 | 22.478 | 27,5% | 3,17 mm | 1/8 | 5.192 | 7.788 |
| P8,00 | 15.625 | 19,1% | 4,50 mm | 1/4 | 7.219 | 10.828 |
| P10,00 | 10.000 | 12,3% | 6,50 mm | 1/4 | 4.620 | 6.930 |
| P12,50 | 6.400 | 7,8% | 9,00 mm | 1/4 | 2.957 | 4.435 |
| P16,00 | 3.906 | 4,8% | 12,50 mm | 1/4 | 1.805 | 2.707 |
Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × Kpannello (Kpannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).
Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.
Il limite puramente geometrico — dove il package smette di starci nella cella — è
P5,53: più stretto del passo di partenza, e non è un passo su cui si costruisce
un modulo outdoor.
Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale
— Catalogo Kinglight 2025 V05.08; i calcoli (margine di lavoro, occupazione cella,
canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al
catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere.
Marchi e codici prodotto appartengono ai rispettivi titolari.
