I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.
| Canale | Corrente di misura | Massimo assoluto | Impulso | Lavora al | Margine |
|---|---|---|---|---|---|
| Rosso | 20,0 mA | 50,0 mA | 150 mA | 40,0% | +60,0% di riserva |
| Verde | 20,0 mA | 35,0 mA | 110 mA | 57,1% | +42,9% di riserva |
| Blu | 20,0 mA | 35,0 mA | 110 mA | 57,1% | +42,9% di riserva |
| Formato | cluster |
| Dimensioni | 5.3 × 4.24 × 2.25 mm |
| Destinazione | outdoor |
| Angolo di emissione | 90° × 45° |
| Ottica | Con lente (concentra, non aggiunge luce) |
| Filo di bonding | Oro — il filo che non si ossida e regge i cicli termici · fonte: confermato in VeroLED il 27/08/2026 — il datasheet STS-DA1-7056A non lo dichiara |
| Intensità R / G / B | 2.100 / 5.900 / 1.100 mcd |
| Corrente di test R / G / B | 20 / 20 / 20 mA |
| Bianco composito | 8.310 mcd alle correnti di test |
| Corrente massima R / G / B | 50 / 35 / 35 mA |
| Sfruttamento in test | 57% del massimo sul colore più caricato |
| Corrente impulsiva R / G / B | 150 / 110 / 110 mA |
| Dissipazione per die R / G / B | 125 / 101 / 113 mW |
| Dissipazione totale package | 270 mW |
| Temperatura di giunzione max | 100 °C |
| Temperatura d’esercizio | da -40 a 85 °C |
| Serie | 237S |

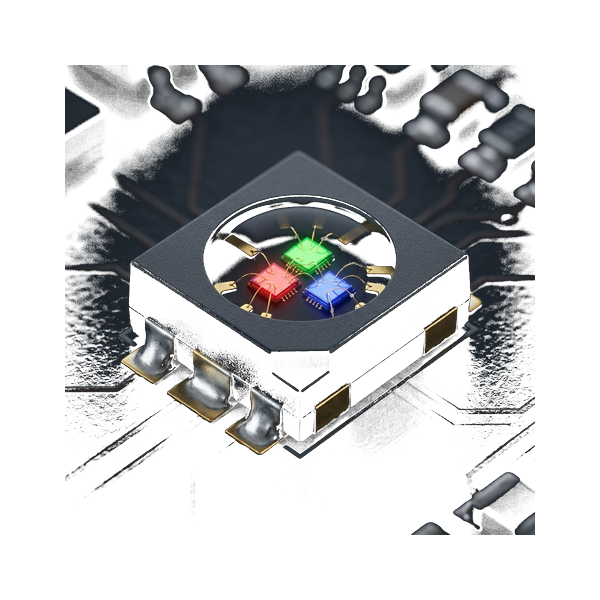

| Codice VeroLED | VRL-DSP-NSSM237B |
| Codice produttore (MPN) | NSSM237B |
| Fonte del dato | Datasheet Nichia NSSM237BT-E — STS-DA1-7056A |
Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P9,54. Questo componente ha ottica stretta: è fatto per essere guardato da lontano e quasi di fronte, quindi il passo di lavoro sta più in là ancora.
| Passo | LED/m² | Cella occupata | Canale | Scan | NIT bin medio | NIT bin max |
|---|---|---|---|---|---|---|
| P10,00 | 10.000 | 22,5% | 4,70 mm | 1/4 | 13.650 | 20.475 |
| P12,50 | 6.400 | 14,4% | 7,20 mm | 1/4 | 8.736 | 13.104 |
| P16,00 | 3.906 | 8,8% | 10,70 mm | 1/4 | 5.332 | 7.998 |
| P20,00 | 2.500 | 5,6% | 14,70 mm | 1/4 | 3.413 | 5.119 |
| P25,00 | 1.600 | 3,6% | 19,70 mm | 1/4 | 2.184 | 3.276 |
| P31,25 | 1.024 | 2,3% | 25,95 mm | 1/4 | 1.398 | 2.097 |
Il limite puramente geometrico — dove il package smette di starci nella cella — è P7,50: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.
Stesso ingombro del 137A con ottica più stretta: +55% di intensità sull’asse a parità di watt.
