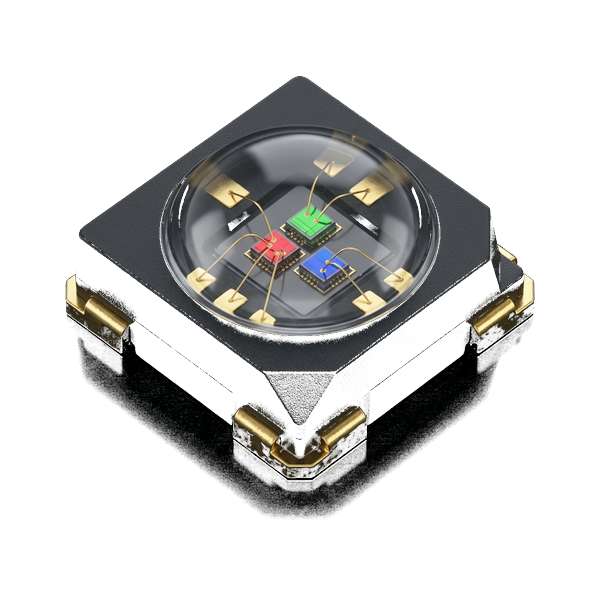

REESTAR RS-3535MWAM-L

Package 3535 · 3,5 × 3,5 mm · outdoor · tier Gold / Silver

Ottica110°

Filo di bondingOro

Passo di partenzaP6,30

Temperatura-30 … 85 °C

1 · A che percentuale del suo limite lavora

I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.

Canale	Corrente di misura	Massimo assoluto	Impulso	Lavora al	Margine
Rosso	15,0 mA	25,0 mA	50 mA	60,0%	+40,0% di riserva
Verde	8,0 mA	25,0 mA	50 mA	32,0%	+68,0% di riserva
Blu	5,0 mA	17,0 mA	50 mA	29,4%	+70,6% di riserva

2 · Specifiche dichiarate dal costruttore

Formato	3535
Dimensioni	3.5 × 3.5 mm
Destinazione	outdoor
Passo consigliato	da 6 a 10 mm
Angolo di emissione	110°
Filo di bonding	Oro — il filo che non si ossida e regge i cicli termici
Corpo del package	Lead frame in rame — massima conduzione termica
Intensità R / G / B	730 / 1.045 / 141 mcd
Corrente di test R / G / B	15 / 8 / 5 mA
Bianco composito	1.472 mcd alle correnti di test
Corrente massima R / G / B	25 / 25 / 17 mA
Sfruttamento in test	60% del massimo sul colore più caricato
Corrente impulsiva R / G / B	50 / 50 / 50 mA
Dissipazione per die R / G / B	65 / 85 / 58 mW
Temperatura di giunzione max	100 °C
Temperatura d’esercizio	da -30 a 85 °C
Serie	RS-3535
Codice VeroLED	VRL-DSP-RS-3535MWAM-L
Codice produttore (MPN)	RS-3535MWAM-L
Fonte del dato	Datasheet REESTAR RS-3535MWAM-L, 20240829 rev. D

3 · Da che passo si parte, e quanta luce ne esce

Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P6,30.

Passo	LED/m²	Cella occupata	Canale	Scan	NIT bin medio	NIT bin max
P6,25	25.600	31,4%	2,75 mm	1/8	3.679	5.518
P6,67	22.478	27,5%	3,17 mm	1/8	3.230	4.845
P8,00	15.625	19,1%	4,50 mm	1/4	4.491	6.736
P10,00	10.000	12,3%	6,50 mm	1/4	2.874	4.311
P12,50	6.400	7,8%	9,00 mm	1/4	1.839	2.759
P16,00	3.906	4,8%	12,50 mm	1/4	1.123	1.684

Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × K_pannello (K_pannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).

Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.

Il limite puramente geometrico — dove il package smette di starci nella cella — è P5,53: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.

4 · Note

Blu limitato a 17 mA: è lui il tetto del bianco, non il verde.

Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale — Datasheet REESTAR RS-3535MWAM-L, 20240829 rev. D; i calcoli (margine di lavoro, occupazione cella, canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere. Marchi e codici prodotto appartengono ai rispettivi titolari.
