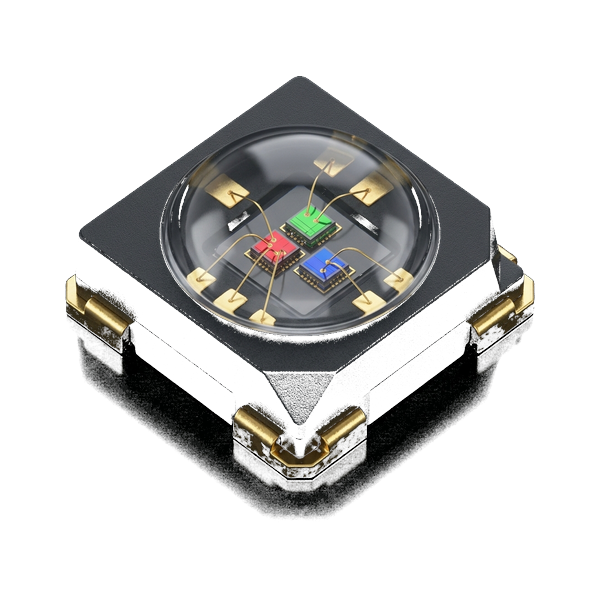

REFOND RF-W1SA35IS-A43

Package 3535 · 3,7 × 3,5 mm · outdoor · tier Gold / Silver

Ottica110°

Filo di bonding—

Passo di partenzaP6,66

Temperatura-30 … 85 °C

1 · A che percentuale del suo limite lavora

I mcd di catalogo sono misurati a una corrente. Quella corrente, confrontata con il massimo assoluto dichiarato dal costruttore, dice quanto margine resta — ed è il dato che decide se uno schermo dura otto anni o tre.

Canale	Corrente di misura	Massimo assoluto	Impulso	Lavora al	Margine
Rosso	20,0 mA	25,0 mA	80 mA	80,0%	+20,0% di riserva
Verde	20,0 mA	20,0 mA	80 mA	100,0%	nessun margine
Blu	20,0 mA	20,0 mA	80 mA	100,0%	nessun margine

⚠︎ Misurato al limite. Il canale più caricato è al 100,0% del massimo assoluto: la luminosità di catalogo è il tetto di questo componente, non un punto di lavoro. Non si può spingere oltre la condizione del datasheet.

2 · Specifiche dichiarate dal costruttore

Formato	3535
Dimensioni	3.7 × 3.5 × 2.8 mm
Destinazione	outdoor
Angolo di emissione	110°
Intensità R / G / B	820 / 1.900 / 430 mcd
Corrente di test R / G / B	20 / 20 / 20 mA
Bianco composito	2.676 mcd alle correnti di test
Corrente massima R / G / B	25 / 20 / 20 mA
Sfruttamento in test	100% del massimo sul colore più caricato
Corrente impulsiva R / G / B	80 / 80 / 80 mA
Dissipazione per die R / G / B	60 / 68 / 68 mW
Temperatura d’esercizio	da -30 a 85 °C
Codice VeroLED	VRL-DSP-RF-W1SA35IS-A43
Codice produttore (MPN)	RF-W1SA35IS-A43
Fonte del dato	Datasheet REFOND RF-W1SA35IS-A43, TG-201705150369NP rev. E/7

3 · Da che passo si parte, e quanta luce ne esce

Il passo non lo decide la percentuale di cella occupata: lo decide il canale che resta fra un package e l'altro, dove devono passare la resina che fa la tenuta e la parete della mascherina. Sul nostro catalogo outdoor quel canale vale circa 0,8 volte il lato del package — da cui il passo di partenza P6,66.

Passo	LED/m²	Cella occupata	Canale	Scan	NIT bin medio	NIT bin max
P6,67	22.478	29,1%	2,97 mm	1/8	5.310	7.965
P8,00	15.625	20,2%	4,30 mm	1/4	7.383	11.074
P10,00	10.000	13,0%	6,30 mm	1/4	4.725	7.088
P12,50	6.400	8,3%	8,80 mm	1/4	3.024	4.536
P16,00	3.906	5,1%	12,30 mm	1/4	1.846	2.769
P20,00	2.500	3,2%	16,30 mm	1/4	1.181	1.772

Come sono calcolati i NIT e perché variano con Scan e Passo.
Formula: NIT = densità (LED/m²) × [mcd alla corrente di misura ÷ scan] × K_pannello (K_pannello = 0,60).
Perché i NIT variano: A parità di chip, all'aumentare del passo la densità di LED/m² diminuisce, riducendo la luce totale per metro quadro. Quando lo Scan rate scende (es. da 1/8 a 1/4), il tempo di accensione del singolo LED raddoppia (Duty Cycle dal 12,5% al 25%), facendo risalire la luminanza. I passi grandi (P8, P10) raggiungono 6.000–8.000 nit sui display finiti solo perché impiegano chip fisicamente più grandi (es. SMD 3535 da 5.000+ mcd) e scan rate molto bassi (1/4 o 1/2).

Le due colonne stanno sulla stessa base: «bin max» è la selezione di fabbrica più alta (1,50× il medio) applicata a tutte le righe. Stima a scalatura lineare della corrente: sopra la corrente nominale la resa cala (droop), quindi i NIT calcolati sono un massimo ottimistico e la corrente stimata un minimo. Valori di datasheet, non impegni contrattuali.

Il limite puramente geometrico — dove il package smette di starci nella cella — è P5,69: più stretto del passo di partenza, e non è un passo su cui si costruisce un modulo outdoor.

Trasparenza. I dati del costruttore vengono dalla documentazione ufficiale — Datasheet REFOND RF-W1SA35IS-A43, TG-201705150369NP rev. E/7; i calcoli (margine di lavoro, occupazione cella, canale, passo di partenza, NIT) sono modelli VeroLED, generati da questa scheda insieme al catalogo: se cambia il catalogo cambia la scheda, e le due cose non possono divergere. Marchi e codici prodotto appartengono ai rispettivi titolari.
